用 Python 绘制炫酷的立体地形图

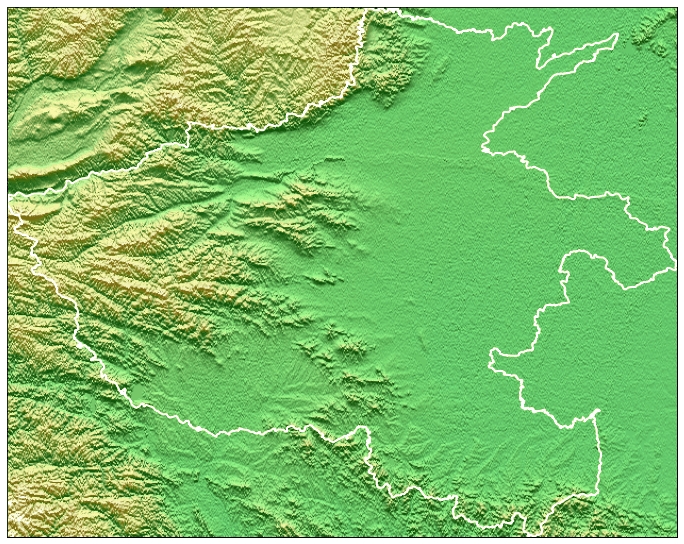

众所周知，Python 的 matplotlib 是一个非常全面的制图库，它不仅可以绘制图表、地图，还可以绘制 3D 效果图，试想一下，如果你在写论文的时候，可以将立体地形图作为底图，那逼格噌一下子就上来了，今天我就来教大家画一个带有地理坐标属性的立体地形图，啥也不说，咱先上效果图：
上面这张图是展示了基于 matplotlib + cartopy 的山地阴影图在不同光影参数下的变化效果。这个变化效果有利于我们理解 matplotlib 对该效果的设计理念。
在我讲解之前，我推荐大家读一下 matplotlib 官方文档库里的这一篇文章：Topographic hillshading，该文章已经介绍了如何单独基于 matplotlib 绘制山地阴影图，并给出了不同渲染参数下的渲染效果图。我当初对山地立体图的学习就是从这篇文章开始的。
本教程代码所需依赖：
matplotlib
cartopy>=0.19.0
cnmaps==0.2.1
netCDF4
numpy
本教程使用的 DEM 数据：和鲸社区数据集: CHINA_DEM
神说：要有光
光，是三维世界最重要的东西，要绘制山地立体图，首先需要理解 matplotlib 中的 LightSource 对象，顾名思义，这个对象就是“光源”，与 3D 建模里的光源是同一个东西，它的调用方法是：
from matplotlib.colors import LightSource
ls = LightSource(azdeg=360, altdeg=30)
其中 azdeg 是方位角，altdeg 是高度角，这两个参数可以确定一个光源的投射方向，进而可以知道被光源投射的物体，哪一部分应该是光，哪一部分应该是影，而光影便是实现地形立体效果的金钥匙。
在我们创建了光源以后，就需要基于该光源对地形数据生成光影对象，通常情况下，对于山地阴影，我们有两个方法可以选择，一个是 hillshade，另一个是 shade，其中 hillshade 返回的是以0-1的数字代表的光影明暗特征，你可以把它理解为一个灰度图，而 shade 返回的是一个RGBA数组，也就是彩图，下面我们使用 shade 来看一个实际的例子：
import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from matplotlib.colors import LightSource
from cnmaps import get_map, draw_map
ds = nc.Dataset('/assets/img/how-to-draw-pretty-hillshade-with-python/data/cldasgrid_dem.nc')
_lon = ds.variables['LON'][:]
_lat = ds.variables['LAT'][:]
_dem = ds.variables['elevation'][:]
lon = _lon[4032: 4662]
lat = _lat[1635: 2134]
dem = _dem[1635: 2134, 4032: 4662]
ls = LightSource(azdeg=360, altdeg=30)
rgb = ls.shade(dem[::-1], cmap=plt.cm.gist_earth, blend_mode='overlay',
vert_exag=0.5, dx=10, dy=10, fraction=1.5, vmin=-2300)
fig = plt.figure(figsize=(8, 8))
ax = fig.add_subplot(111, projection=ccrs.PlateCarree())
img = ax.imshow(rgb, extent=(lon.min(),lon.max(),lat.min(),lat.max()), transform=ccrs.PlateCarree())
draw_map(get_map('河南'), color='w', linewidth=2)
ax.set_extent(get_map('河南').get_extent(buffer=0))
plt.show()

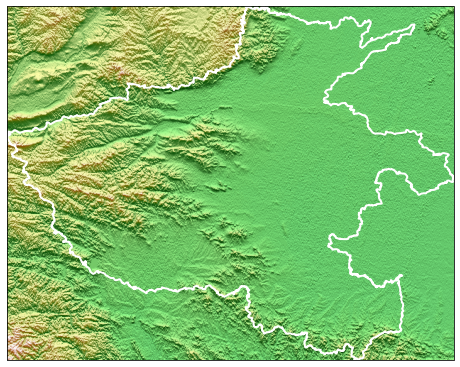

这样，我们的第一张立体地形图就出来了，是不是很炫酷？此外，如果你调整 azdeg 和 altdeg 的值，阴影的方位就会随之改变，就像文章开头那张动图一样，它就是通过修改 azdeg 的值以达到光线旋转照射的效果的。
光影参数详解

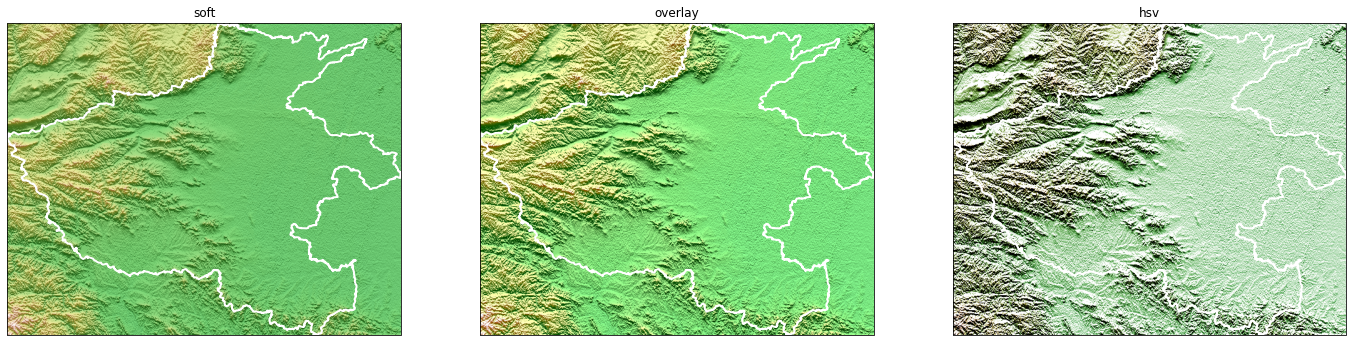

接下来，我们需要了解一下 ls.shade 方法的各个参数是干什么的，首先第一个位置函数肯定是我们的 dem 数据，这里需要注意的是，你必须把 dem 的纬度顺序调整为低纬->高纬的顺序，否则渲染出来的图片是反的。cmap 是色标这个大家应该都知道就不赘述了，blend_mode 这个参数大家会比较陌生，它是一种渲染模式选择，预置选项有：'hsv'，'overlay'，'soft'。它们分别是什么意思呢？官方文档在这个参数上的解释一大堆，但是根据我的理解，这个参数其实就类似于“滤镜”，你可以调整这三个滤镜来看看哪个是你喜欢的效果，我们来试一下：
import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from matplotlib.colors import LightSource
from cnmaps import get_map, draw_map
ds = nc.Dataset('/assets/img/how-to-draw-pretty-hillshade-with-python/data/cldasgrid_dem.nc')
_lon = ds.variables['LON'][:]
_lat = ds.variables['LAT'][:]
_dem = ds.variables['elevation'][:]
lon = _lon[4032: 4662]
lat = _lat[1635: 2134]
dem = _dem[1635: 2134, 4032: 4662]
ls = LightSource(azdeg=360, altdeg=30)
fig = plt.figure(figsize=(8*3, 8))
fig.tight_layout()
for i, mode in enumerate(['soft', 'overlay', 'hsv']):
rgb = ls.shade(dem[::-1], cmap=plt.cm.gist_earth, blend_mode=mode,
vert_exag=0.5, dx=10, dy=10, fraction=1.5, vmin=-2300)
ax = fig.add_subplot(1,3,i+1, projection=ccrs.PlateCarree())
img = ax.imshow(rgb, extent=(lon.min(),lon.max(),lat.min(),lat.max()), transform=ccrs.PlateCarree())
draw_map(get_map('河南'), color='w', linewidth=2)
plt.title(mode)
ax.set_extent(get_map('河南').get_extent(buffer=0))
plt.show()
看得出来，还是 overlay 看起来更均衡一些。
下面我们来看一下 vert_exag 参数，这个参数表征的是顶点的突出程度，这个点的值越大，立体感会越强，但是如果你把它设得太大，也会有一些副作用，来看示例：
import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from matplotlib.colors import LightSource
from cnmaps import get_map, draw_map
ds = nc.Dataset('/assets/img/how-to-draw-pretty-hillshade-with-python/data/cldasgrid_dem.nc')
_lon = ds.variables['LON'][:]
_lat = ds.variables['LAT'][:]
_dem = ds.variables['elevation'][:]
lon = _lon[4032: 4662]
lat = _lat[1635: 2134]
dem = _dem[1635: 2134, 4032: 4662]
ls = LightSource(azdeg=360, altdeg=30)
fig = plt.figure(figsize=(8*3, 8))
fig.tight_layout()
for i, ve in enumerate([0.5, 1, 10]):
rgb = ls.shade(dem[::-1], cmap=plt.cm.gist_earth, blend_mode='overlay',
vert_exag=ve, dx=10, dy=10, fraction=1.5, vmin=-2300)
ax = fig.add_subplot(1,3,i+1, projection=ccrs.PlateCarree())
img = ax.imshow(rgb, extent=(lon.min(),lon.max(),lat.min(),lat.max()), transform=ccrs.PlateCarree())
draw_map(get_map('河南'), color='w', linewidth=2)
plt.title(ve)
ax.set_extent(get_map('河南').get_extent(buffer=0))
plt.show()

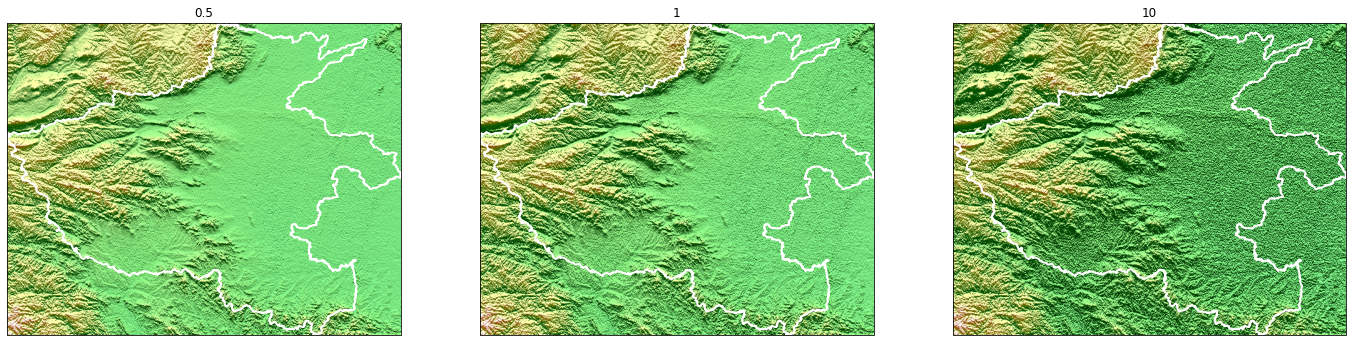

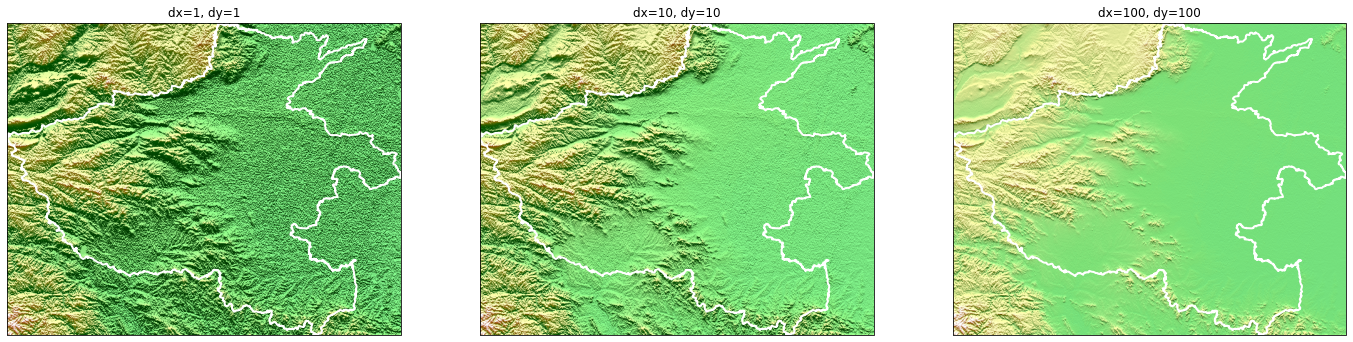

上图从左到右 vert_exag 分别等于0.5、1和10，可以看出来，当 vert_exag==10 的时候，平原地图会有很强的噪点效果，这也是 vert_exag 值设置过大的一个副作用，在实际绘图的时候，需要综合考虑，选一个合适的值。当然，对于 vert_exag 参数，还有另外两个参数会与之配合（或者说制衡），那就是 dx 和 dy，这两个参数的含义是在平面空间上单个顶点的重采样间隔，dx 和 dy 的值越小，图像越能展现原始的数据细节，dx 和 dy 的值越大，那么最终出来的图越平滑，一些原始数据的细节就会被平滑掉了。下面我们来看一下不同的dx，dy 取值，对图像效果有什么影响。
import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from matplotlib.colors import LightSource
from cnmaps import get_map, draw_map
ds = nc.Dataset('/assets/img/how-to-draw-pretty-hillshade-with-python/data/cldasgrid_dem.nc')
_lon = ds.variables['LON'][:]
_lat = ds.variables['LAT'][:]
_dem = ds.variables['elevation'][:]
lon = _lon[4032: 4662]
lat = _lat[1635: 2134]
dem = _dem[1635: 2134, 4032: 4662]
ls = LightSource(azdeg=360, altdeg=30)
fig = plt.figure(figsize=(8*3, 8))
fig.tight_layout()
for i, dd in enumerate([1, 10, 100]):
rgb = ls.shade(dem[::-1], cmap=plt.cm.gist_earth, blend_mode='overlay',
vert_exag=0.5, dx=dd, dy=dd, fraction=1.5, vmin=-2300)
ax = fig.add_subplot(1,3,i+1, projection=ccrs.PlateCarree())
img = ax.imshow(rgb, extent=(lon.min(),lon.max(),lat.min(),lat.max()), transform=ccrs.PlateCarree())
draw_map(get_map('河南'), color='w', linewidth=2)
plt.title(f'dx={dd}, dy={dd}')
ax.set_extent(get_map('河南').get_extent(buffer=0))
plt.show()
可以看到，当 dx 和 dy 偏小的时候，同样出现了噪点问题。

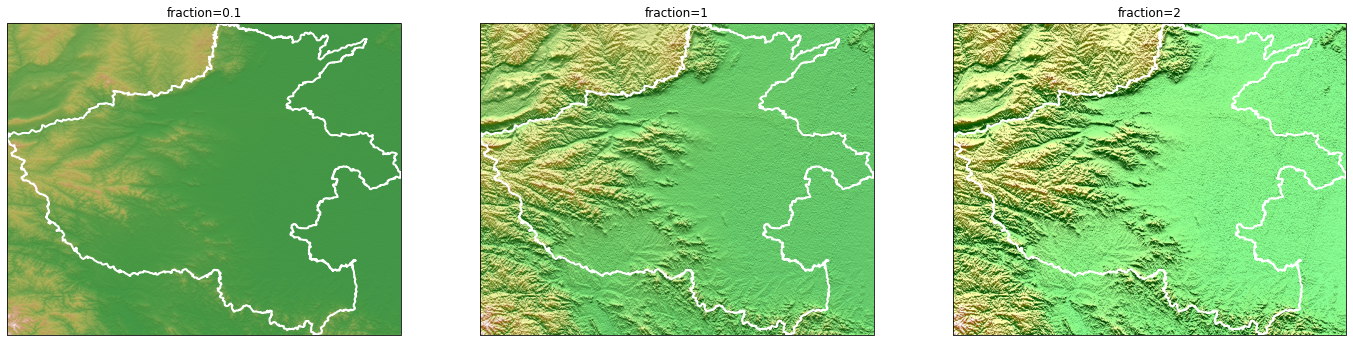

最后还有一个很重要的参数就是 fraction，它是一个控制光影效果强度的参数，这个值越大，明暗的对比度就越大，我们来看一下对比效果：
import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
from matplotlib.colors import LightSource
from cnmaps import get_map, draw_map
ds = nc.Dataset('/assets/img/how-to-draw-pretty-hillshade-with-python/data/cldasgrid_dem.nc')
_lon = ds.variables['LON'][:]
_lat = ds.variables['LAT'][:]
_dem = ds.variables['elevation'][:]
lon = _lon[4032: 4662]
lat = _lat[1635: 2134]
dem = _dem[1635: 2134, 4032: 4662]
ls = LightSource(azdeg=360, altdeg=30)
fig = plt.figure(figsize=(8*3, 8))
fig.tight_layout()
for i, fraction in enumerate([0.1, 1, 2]):
rgb = ls.shade(dem[::-1], cmap=plt.cm.gist_earth, blend_mode='overlay',
vert_exag=0.5, dx=10, dy=10, fraction=fraction, vmin=-2300)
ax = fig.add_subplot(1,3,i+1, projection=ccrs.PlateCarree())
img = ax.imshow(rgb, extent=(lon.min(),lon.max(),lat.min(),lat.max()), transform=ccrs.PlateCarree())
draw_map(get_map('河南'), color='w', linewidth=2)
plt.title(f'fraction={fraction}')
ax.set_extent(get_map('河南').get_extent(buffer=0))
plt.show()
可以看到当 fraction=0.1 时，几乎没有阴影效果，而 fraction=2 的时候，阴影效果很强烈，甚至感觉有点耀眼。
最后，让我们在一个动图效果下结束我们今天的讲解：

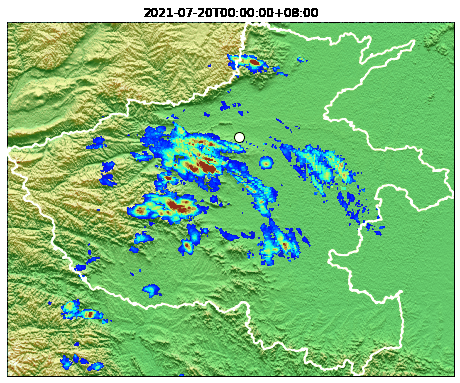

上图展示了2021年7月20日郑州特大暴雨的逐小时降水量在一天中的分布变化，降水数据源是中国气象局的 CMPAS 格点降水产品，由于该数据非公开数据集，在此不提供数据下载。
